什么是半即熱式浮動盤管熱交換器？

一、半即熱式浮動盤管熱交換器的概述

     浮動盤管熱交換器是知本在吸收國際先進技術的基礎上，自主研制的新一代換熱器，以結構新穎、性能卓越、安裝簡單,廣泛應用于工業及民用建筑的生產、生活熱水系統。

     近年來，隨著知本對浮動盤管傳熱機理的深入研究，該產品不斷得到改進和完善，其換熱效率進一步提高，結構更趨科學、合理。

二、半即熱式浮動盤管熱交換器的結構及工作原理

   1.結構

     ZBFJ 型熱交換器由殼體、盤管及接管組成。

   2、工作原理

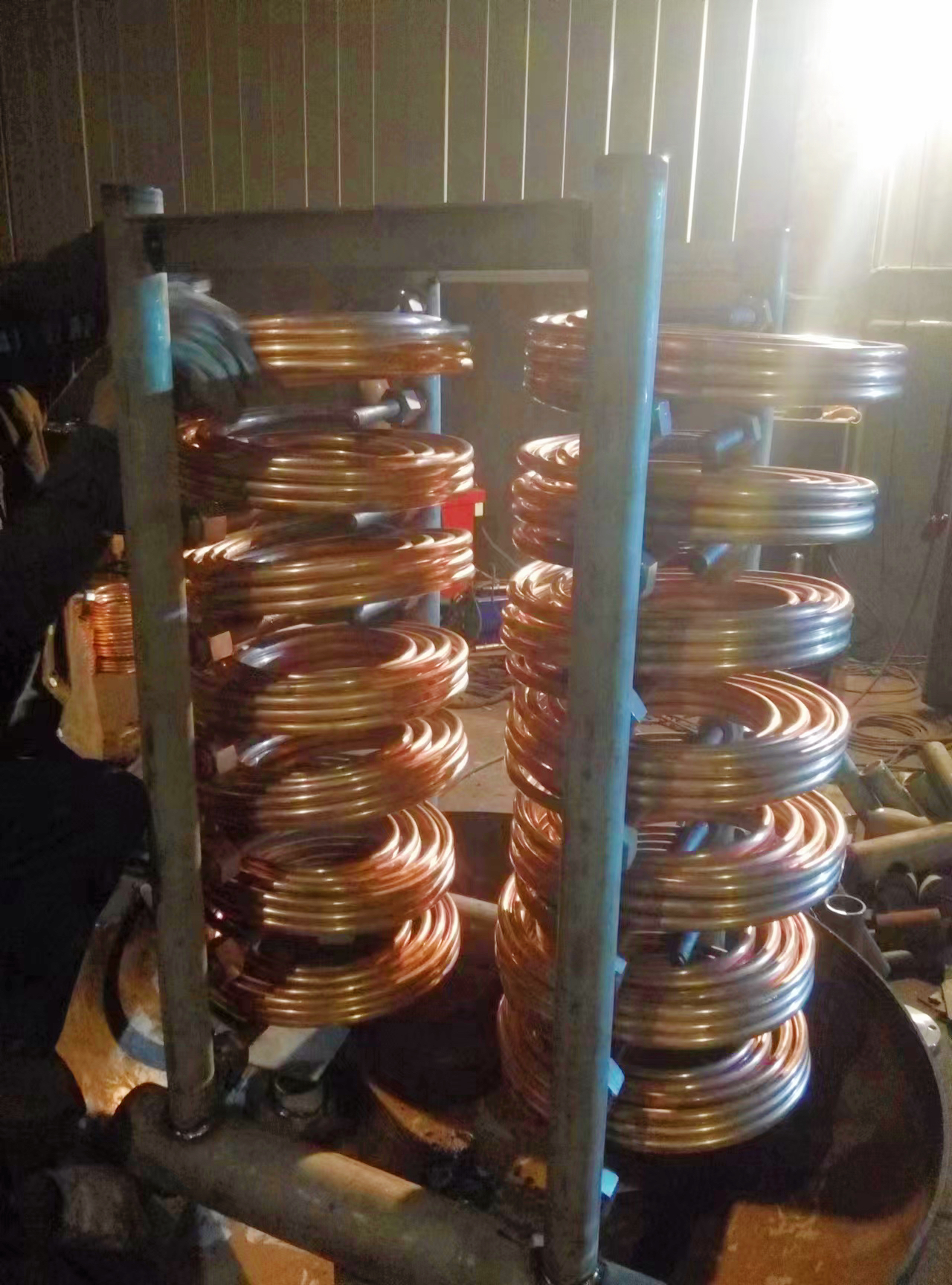

     蒸汽進入殼體中的立管內，均勻分配至各懸臂盤管，放出熱量后冷凝成冷凝水排出;水進入殼體后,在擋板作用下分散,經多層盤管依次加熱后,從出水管引出。

     蒸汽在盤管內高速流動，其離心作用力推動盤管產生高頻浮動,促使管外被加熱水產生擾動,破壞管 -水間的層流傳熱層,強化了對流換熱;換熱系數大大提高,汽 - 水換熱時的傳熱系數可高達 2600-4000W/m2·℃;水-水換熱時的傳熱系數達1800-3000W/m2·℃

   3、材質及工作壓力

   ①盤管為紫銅管,管程為熱媒通道。熱媒為高溫水時工作壓力<1.6MPa，熱媒為蒸汽時，工作壓力<0.6MPa;

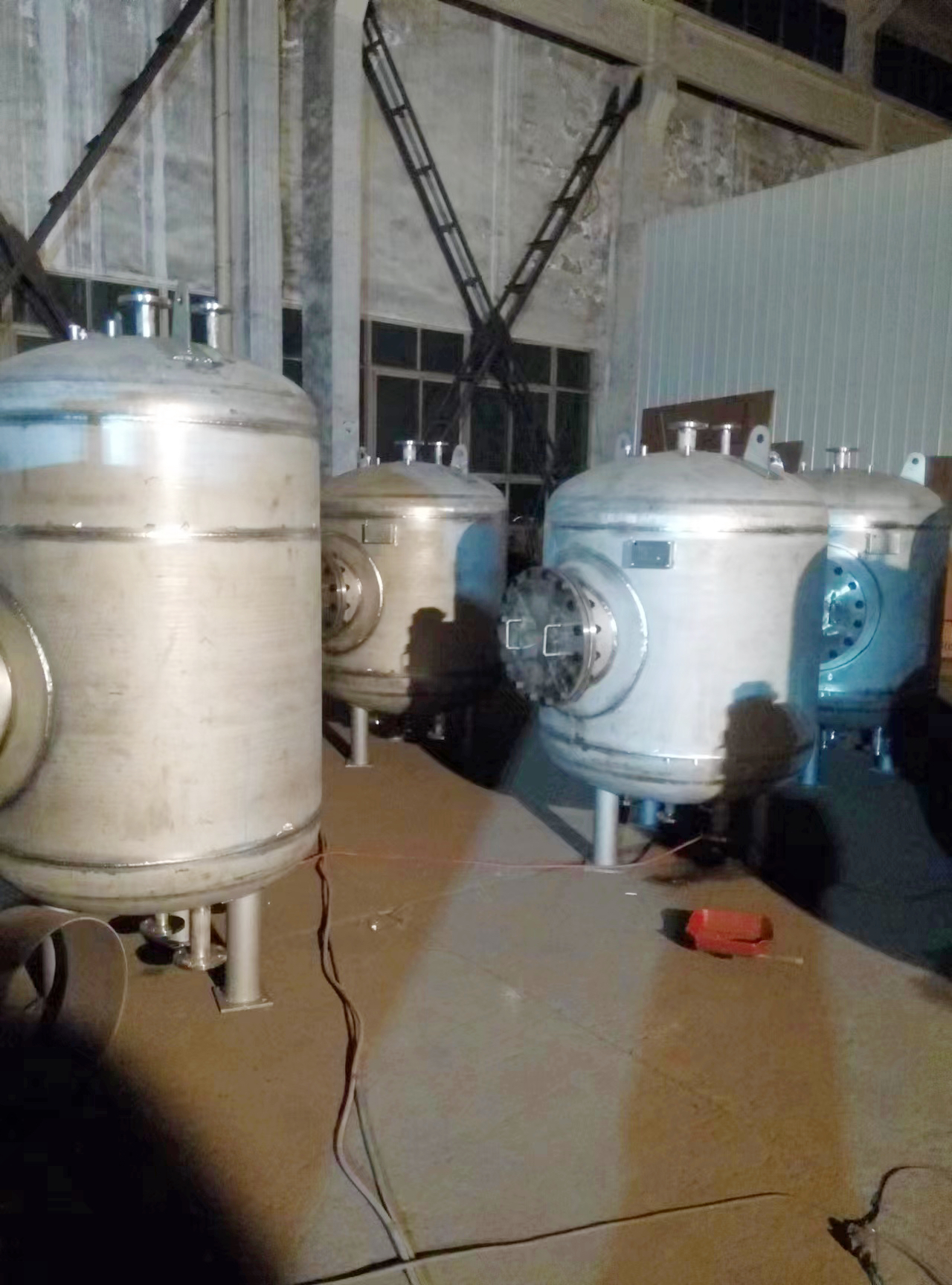

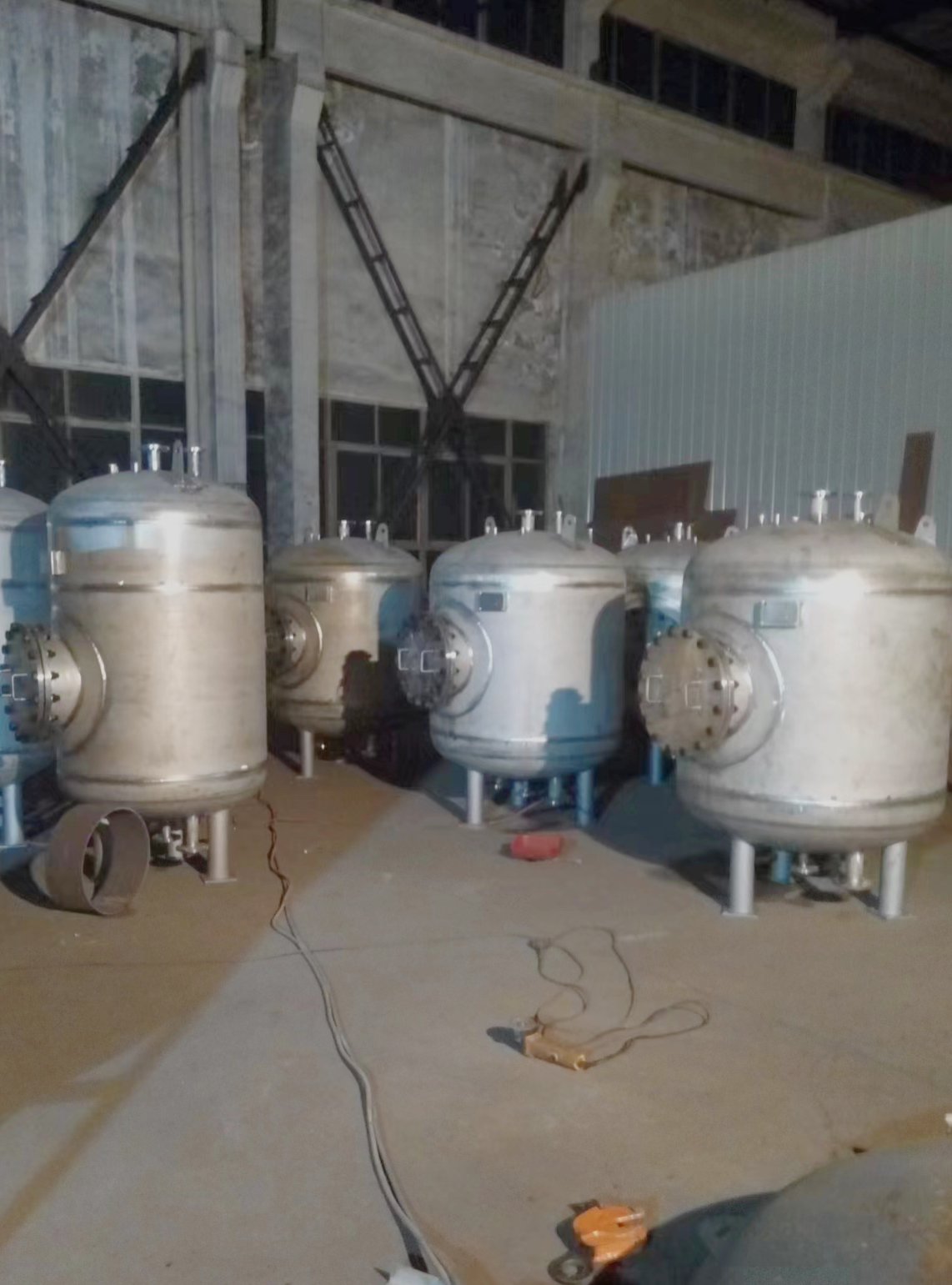

   ②殼體為碳鋼或不銹鋼，殼程為被加熱水通道。工作壓力分 0.6、1.0、1.6MPa 三種。對材質和工作壓力有特殊要求的,可以定制。

三、半即熱式浮動盤管熱交換器的性能特點

    1、傳熱系數高；

    2、自動除垢：附結在換熱管上的污垢導熱能力差，熱脹冷縮遠不如銅，很容易在熱應力作用下從銅管上脫落下來。此外，盤管間的輕微碰撞也會加速污垢的脫落；

    3、適用范圍廣：熱媒可以采用蒸汽或熱水；

    4、體積小，安裝、運輸、維修方便；

    5、阻力?。簹こ套枇p失≤4kpa

                        管程阻力損失≤15kpa

四、半即熱式浮動盤管熱交換器安裝使用說明

   1、ZBFJ型熱交換器安裝簡單，只需接上相應的閥門、儀表、管道即可；

   2、須安裝安全閥（應符合《壓力容器安全技術監察規程》）或設計膨脹管箱；

   3、若部分積垢不能自動脫落，可采用熱沖擊法：（a）排凈殼內存水和管內冷凝水；（b）打開蒸汽閥至加熱管有響聲；（c）打開水閥冷卻加熱管；重復3-4次，可將積垢除凈；

   4、為確保供水水質，每周應排污一次；

   5、殼體應保溫，安裝時就位時應考慮檢修空間。
